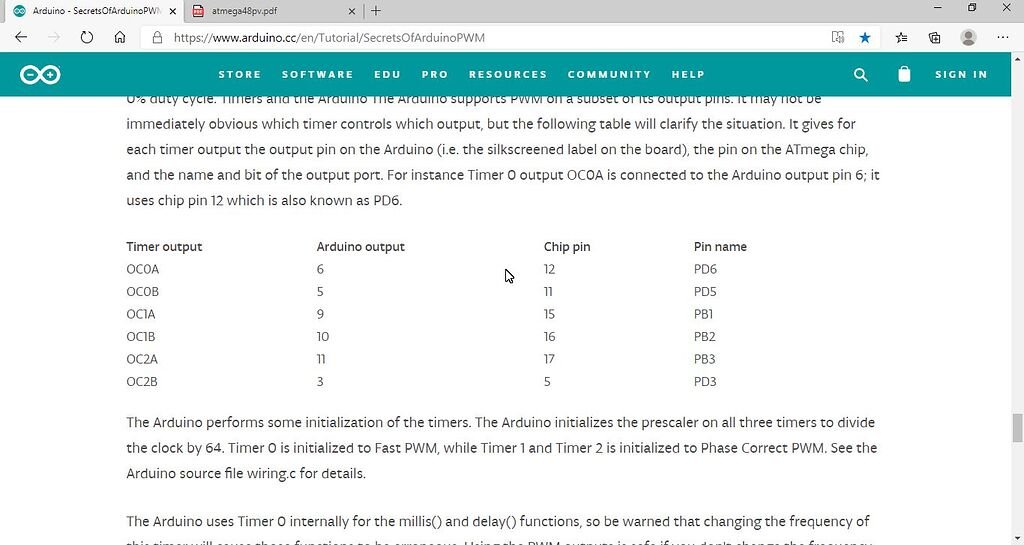

Où puis-je obtenir des informations sur l'affectation de la sortie du minuteur aux broches Mega ? comme la pièce jointe pour l'ONU.
Google vaut toujours la peine d'essayer 5 minutes
https://www.google.de/search?as_q=arduino+mega+2560+pinout+timers&as_epq=&as_oq=&as_eq=&as_nlo=&as_nhi=&lr=&cr=&as_qdr=all&as_sitesearch=&as_occt=any&safe=images&as_filetype=&tbs=
5ème hit dans les résultats Google
assez détaillé sur beaucoup d'aspects
meilleures salutations Stéphane
tout débutant peut appliquer l'habitude la plus professionnelle dès la première ligne de code qu'il écrit lui-même :
ajoutez UNE seule chose à la fois. Testez/débogez cette chose jusqu'à ce que cette chose fonctionne de manière fiable – répétez.
Ce qui est triste, c'est que seuls les VRAIS professionnels écrivent le code de cette façon.
Il existe un schéma de brochage MEGA sous Documentation dans la boutique Arduino, mais il n'inclut pas les numéros de minuterie.
Oui, j'ai vu tous les schémas de brochage, mais je ne trouve pas de référence aux sorties de minuterie vers le mappage de brochage comme celui que j'ai joint pour l'UNO. Les broches PWM sont affichées mais je ne trouve pas quelle minuterie contrôle quelle sortie PWM.
Je dois changer la fréquence PWM des PWM que j'utilise si nécessaire.
J'ai besoin d'une fréquence PWM d'environ 31 kHz et je dois configurer le registre de contrôle de minuterie approprié pour cela. (J'utilise 10 PWM du Mega et je dois m'assurer que la bonne fréquence atteint le bon PWM)
Quelqu'un peut-il m'aider ?

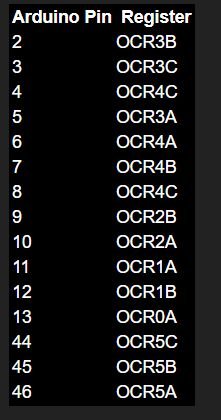

J'ai trouvé les deux références ci-jointes.
L'un indique que OCR0A est sur la broche 13 et OCR04C est sur les broches 4 et 8. L'autre pièce jointe indique que la minuterie 0 contrôle les broches 4 et 13.
Cela ressemble à OCR0B contrôle la broche 4.
Quelqu'un peut-il confirmer cela ?
Voici ce que montre le schéma de brochage que j'ai :
OC0A PB7 Pin 13 (Oui, même broche que OC1C)
OC0B PG5 Broche 4
OC1A PB5 Broche 11
OC1B PB6 Broche 12
OC1C PB7 Pin 13 (Oui, même broche que OC0A)
OC2A PB4 Broche 10
OC2B PH6 Broche 9
OC3A PE3 Broche 5
OC3B PE4 Broche 2
OC3C PE5 broche 3
OC4A PH3 Broche 6
OC4B PH4 Broche 7
OC4C PH5 Broche 8
OC5A PL3 broche 46
OC5B PL4 broche 45
OC5C PL5 broche 44
Ils peuvent également être lus à partir du schéma Mega R3.
(enregistrer localement et zoomer pour une meilleure clarté)
